JB23W ジムニーのドアミラー自動格納化

ジムニーの電装DIY ホーン交換につづいて、ドアミラー自動格納化
おっちゃんは、こんな便利な電装品を見つけたんだな(^_-)-☆

ドアミラー自動格納　装置　ジムニー(JB23W系)専用ハーネス付　ＴＹＰＥ−Ａ/（SZ03-078）

posted with カエレバ

パーソナルCARパーツ・ヤフー店

Yahooショッピング

Amazon

楽天市場

素人のおっちゃんはチャレンジに燃えてるんだな。

さぁやるでぇーーー。

キーレスやドアロックに連動してドアミラーが開いたり、格納したりするヤツ

最近の車には標準で装備されてるものがあるんだな。

おっちゃんの５型ジムニーに、そんな機能はなーい。

というわけで、今後別車両にも装備するために備忘録。。。
まずは、配線作業のために、商品が届くまでの間に、予習。。。
フロントスキーカーのキックパネルの裏に、ドアミラーの配線がきているので、このパネルを外す練習です。。。。
スカッフプレートを内張はがしで外して（均等に3か所クリップでささってるだけ・・・）

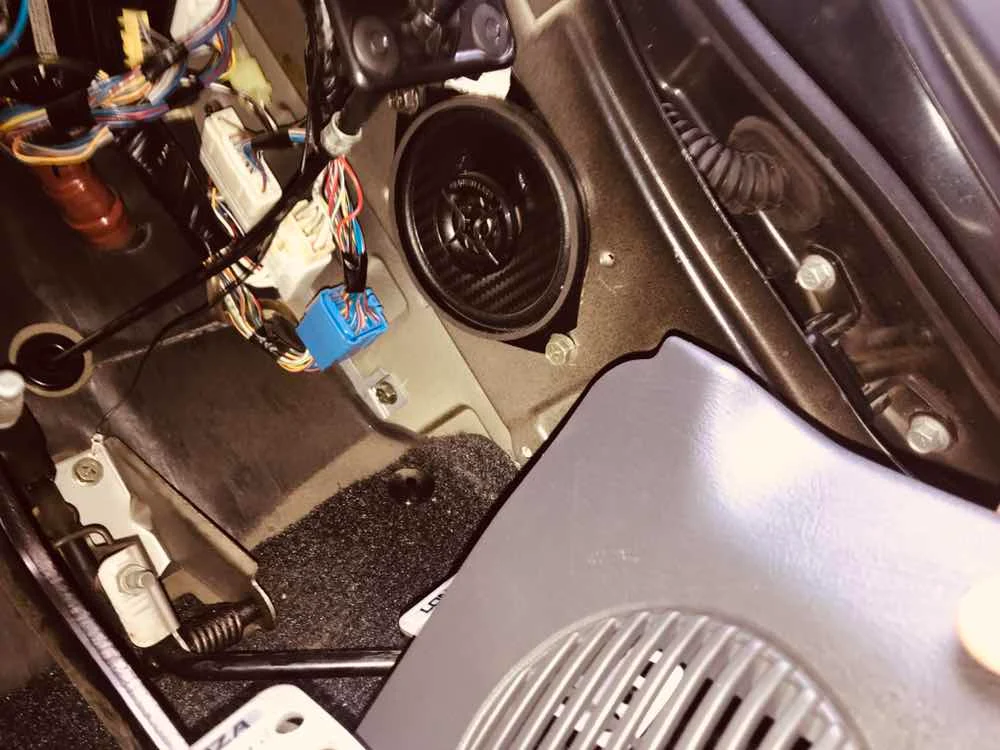

ハイ、キックパネルを外す（中央奥側にプラスドライバーで90度曲げて抜くクリップ1個があるよ）とフロントスピーカーが出現

このスピーカーの上にドアミラーからの配線があるんだね。それにしてもしっかりケーブルを結束してますなぁ。。。。


おもいのほか、内部がせまくて、おっちゃんの手に自由がきかん。。ほかに外せるぱねるはないかな・・・・・？
あったぁ！、まずは、ハンドル下のパネル。（上部左右の２か所のクリップ）


ほかにないろーか、、、、、、、、。
いかん、おっちゃんの電装作業スキルはここまで。。。。このあと、どーやって配線の取り回しをしたらいいか、日も暮れてくるし・・・・YSオートさんに急行！

有限会社ＹＳオート | 中古車なら【カーセンサーnet】

有限会社ＹＳオートの中古車販売店情報なら「カーセンサーnet」！リクルートが運営する中古車情報のサイトです。中古車の店舗情報が満載！全国の中古車が様々な条件で検索可能です。あなたの車選びをサポートします。

さすが、配線図と作業手順を見るだけで、チャチャチャッ・・・・
電源部の結線には念入りにやってますよねーーーー。
おっちゃんは後方からせめて日が暮れたあとのジムニーの真っ暗な車内iphoneのライトで照らしながら、見とり稽古・・・・・です。。。。。

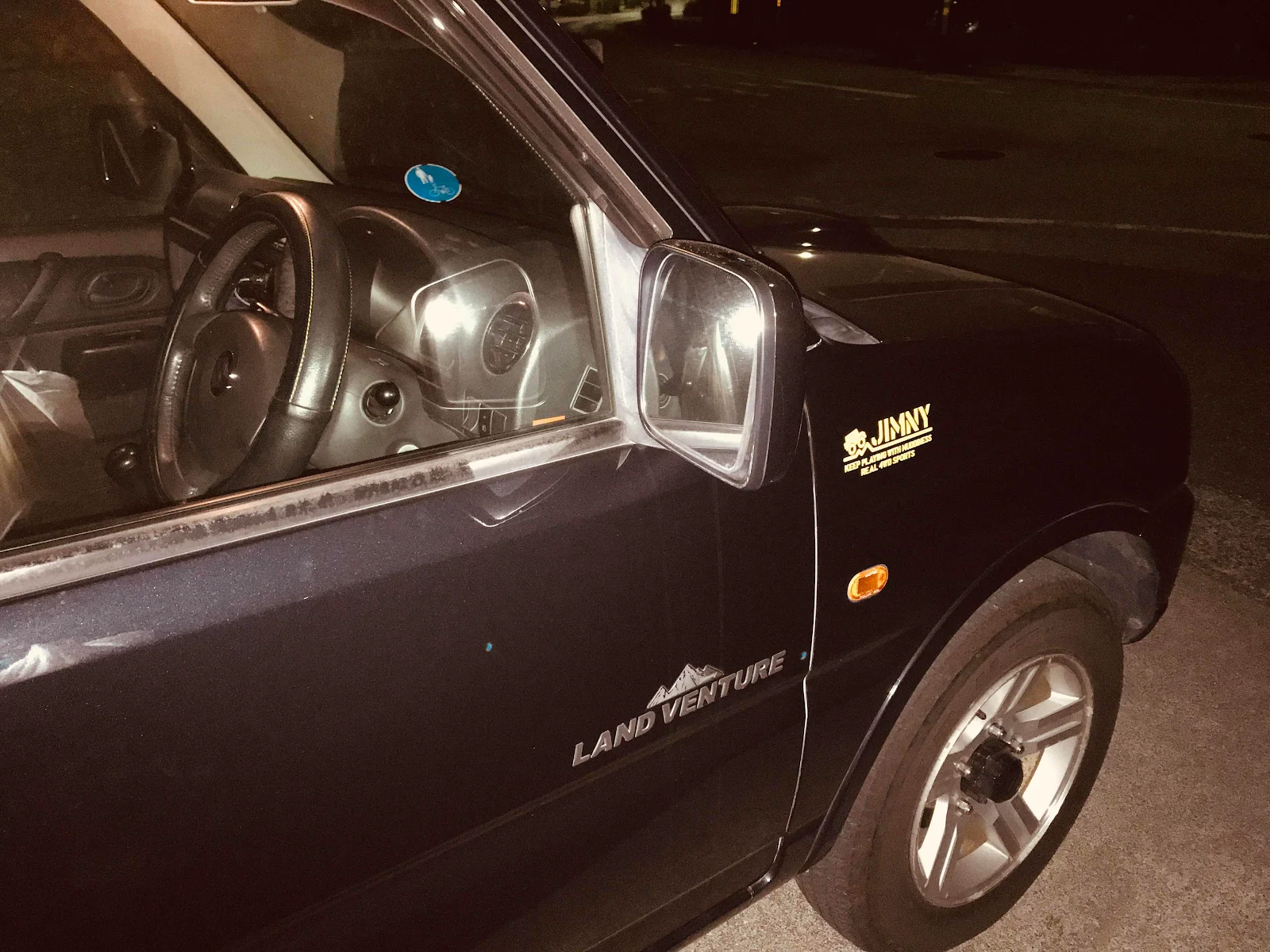

リモコン開錠でウィーーーーンと、展開します。


リモコン施錠でウィーーーーンと格納します。（車側の格納スイッチはもちろん中立のままでOK）


ＤＩＹでやれるように復習しちょこ(^_-)-☆
おっちゃんのスケッチ
